榆次油研半導體壓力開關：該產品由于在半導體型壓力傳感器里裝有電子回路，壓力開關輸出端采用光電隔離的光隔接頭；傳感器部分由半導體構成，沒有可動部分；因而具有體積小、質量輕、可靠性高、使用壽命長等特點。本產品可以替代原壓力繼電器使用。

油研半導體壓力開關型號：

JG-02-35-10

JG-02-100-10

JG-02-250-10

JG-02-350-10

JM-02-35-10

JM-02-100-10

JM-02-250-10

JM-02-350-10

JR-02-35-10

JR-02-100-10

JR-02-250-10

JR-02-350-10

設定方法：

1.在接入電源前，把"ON"、"DIFF"的微調電容器順

時針方向轉到最大位置（電容器回轉角度0~260）

2.接入電源3.0N壓力設定

對本壓力開關接口接入要使它接通的壓力。

3."ON"電容器慢慢地的逆時針方向轉動，直到指示燈LED亮燈為止，這個壓力就是ON的設定值。

4.壓差（OFF壓力）的設定

從ON的狀態開始逐漸地減壓，以確定一個想使開關斷開的壓力。然后將DIFF微調電容器向反時針方向慢慢回轉，轉到指示燈LED熄滅為止，這樣OFF壓力就設定好了。

5.將壓力多次增減，確認ON與OFF的設定完成與否，可根據指示燈LED的亮與滅來確定。

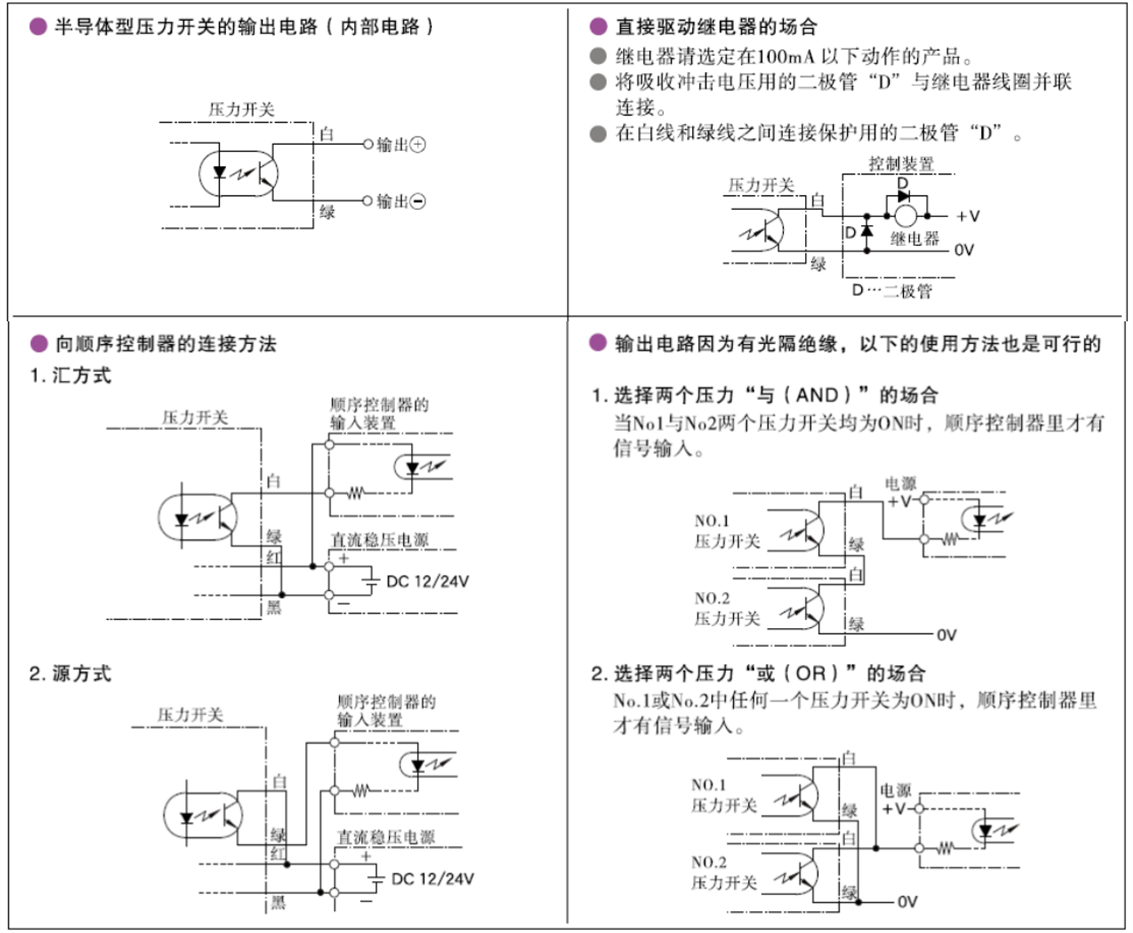

電氣回路使用例：

1.半導體型壓力開關的輸出電路(內部電路)

2.直 接驅動繼電器的場合

繼電器請選定在100mA以下動作的產品。

將吸 收沖擊電壓用的二極管“D”與繼電器線圈并聯連接。

在白線 和綠線之間連接保護用的二極管“D"。

3.向順序控制器的連接方法

4.輸出電路因?yàn)橛泄飧艚^緣，以下的使用方法也是可行的
